顎式破碎機|鄂式碎石機
豫暉顎式破碎機介紹
豫暉機械有限公司作為國內領先的破碎篩分設備成套設備制造商及骨料加工全面方案提供者，潛心研究出的一種高效，節能的破碎設備。其中大中型顎式破碎機（也稱鄂式破碎機，鄂式碎石機，簡稱顎破）是我公司的拳頭產品之一，尤其在設計和生產大型顎式破碎機方面，在國內外已處于絕對領先水平。
顎式破碎機（鄂式碎石機）的用途
顎式破碎機作為石料生產線的重要組成部分，發揮著不可取代的作用。PE、PEX系列顎式破碎機（也稱鄂式破碎機，簡稱顎破）為大型復擺式，廣泛適用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業，處理粒度大，抗壓強度不超過320Mpa的各種礦石和巖石的粗碎或中碎作業。PE系列用于粗破，PEX系列用于中、細破。
顎式破碎機（鄂式碎石機）工作原理
PE、PEX系列顎式破碎機（也稱鄂式破碎機，簡稱顎破）是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
顎式破碎機（鄂式碎石機）結構組成
顎破（顎式破碎機，鄂式破碎機，鄂破）的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。
顎式破碎機（鄂式碎石機）性能特點
1、結構簡單、維修使用方便；性能穩定，運營成本低；破碎比大；
2、破碎腔深而且無死區，提高了進料能力與產量；
3、其破碎比大，產品粒度均勻；
4、墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
5、潤滑系統安全可靠，部件更換方便，保養工作量��；
6、結構簡單，工作可靠，運營費用低；
7、設備節能：單機節能15%～30%，系統節能一倍以上；
8、排料口調整范圍大，可滿足不同用戶的要求；
9、噪音低，粉塵少。

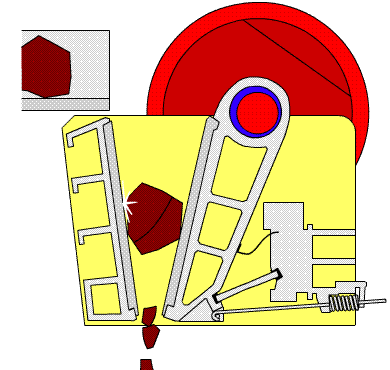

顎式破碎機（鄂式碎石機）工作動畫演示

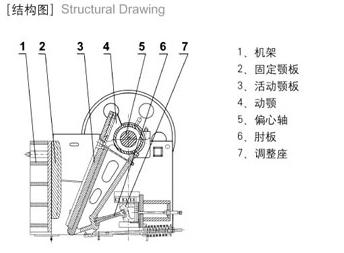

顎式破碎機（鄂式碎石機）結構圖
顎式破碎機（鄂式碎石機）結構特點
采用高強度錳鋼，一次成型鑄造，具有耐磨、抗壓、壽命長等優點。主要適用破碎大、中、小型石塊和相應的物體。
顎式破碎機（鄂式碎石機）注意事項
該碎石機在使用前應檢查各部位緊固件，特別是潤滑部位和各部螺栓，各潤滑部位必須保持有足夠的油，將松動的螺栓加以緊固，然后清理破碎腔內的余物，再開機生產，在正常工作中注意下料均勻，不得一次下足，多時不添，過多會造成機械堵塞。動鄂板、靜鄂板、兩邊護板、頂板為易損件，注意維護。
PE、PEX系列顎式破碎機主要技術參數
| 型號規格 | 進料口尺寸( ㎜ ) |
較大給料粒( ㎜ ) |
排料口調整范( ㎜ ) | 處理能力( m3/h) | 電機( kW ) | 重量( t ) |
| PE-250×400 | 250×400 | 210 | 20-60 | 3-13 | 15 | 2.8 |
| PE-400×600 | 400×600 | 340 | 40-100 | 10-35 | 30 | 6.5 |
| PE-500×750 | 500×750 | 425 | 50-100 | 25-60 | 55 | 10.6 |
| PE-600×900 | 600×900 | 500 | 65-180 | 30-85 | 55-75 | 15.5 |
| PE-750×1060 | 750×1060 | 630 | 80-180 | 72-150 | 90-110 | 28 |
| PE-800×1060 | 800×1060 | 680 | 100-200 | 85-143 | 90-110 | 30 |
| PE-870×1060 | 870×1060 | 750 | 170-270 | 145-235 | 90-110 | 30.5 |
| PE-900×1060 | 900×1060 | 780 | 200-290 | 170-250 | 90-110 | 31 |
| PE-900×1200 | 900×1200 | 780 | 95-255 | 100-240 | 110-132 | 49 |
| PE-1000×1200 | 1000×1200 | 850 | 195-280 | 190-275 | 110-132 | 51 |
| PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 250-500 | 160 | 100.9 |
| PEX-150×750 | 150×750 | 120 | 18-48 | 5-16 | 15 | 3.5 |
| PEX-250×750 | 250×750 | 210 | 25-60 | 8-22 | 22 | 4.9 |
| PEX-250×1000 | 250×1000 | 210 | 25-60 | 10-32 | 30-37 | 6.5 |
| PEX-250×1200 | 250×1200 | 210 | 25-60 | 13-38 | 37 | 7.7 |
| PEX-300×1300 | 300×1300 | 250 | 20-90 | 10-65 | 75 | 11 |
注：處理能力為加工中硬物料、破碎物料松散密度為1.6*103kg/m3時的數據。

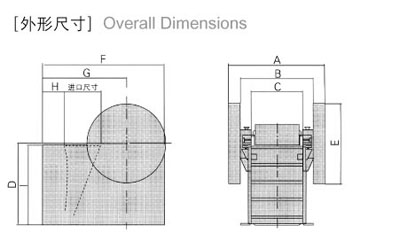

顎式破碎機外形尺寸
| 型號規格 | A |
B |
C | D | E | F | G | H | I |
| PE-250×400 | 1315 | 938 | 554 | 890 | 812 | 1450 | 750 | 220 | 735 |
| PE-400×600 | 1732 | 1110 | 636 | 1105 | 962 | 1565 | 955 | 255 | 990 |
| PE-500×750 | 1916 | 1256 | 820 | 1270 | 1200 | 1890 | 1370 | 435 | 1185 |
| PE-600×900 | 1840 | 1400 | 960 | 1540 | 1515 | 2305 | 1590 | 390 | 1505 |
| PE-750×1060 | 2472 | 1820 | 1060 | 2010 | 1660 | 2450 | 1850 | 530 | 1980 |
| PE-800×1060 | 2556 | 1780 | 1060 | 1970 | 1660 | 2610 | 2010 | 585 | 1840 |
| PE-870×1060 | 2556 | 1780 | 1060 | 1970 | 1660 | 2660 | 2060 | 585 | 1840 |
| PE-900×1060 | 2556 | 1780 | 1060 | 1970 | 1660 | 2690 | 2090 | 585 | 1840 |
| PE-900×1200 | 3182 | 1976 | 1200 | 2125 | 1800 | 3335 | 2155 | 830 | 2530 |
| PE-1000×1200 | 3182 | 1976 | 1200 | 2125 | 1800 | 3435 | 2255 | 830 | 2530 |
| PE-1200×1500 | 3732 | 1780 | 1620 | 2700 | 2285 | 4200 | 2940 | 970 | 3480 |
| PEX-150×750 | 1658 | 1236 | 790 | 625 | 800 | 1380 | 740 | 337 | 500 |
| PEX-250×750 | 1667 | 1250 | 770 | 930 | 800 | 1445 | 855 | 305 | 850 |
| PEX-250×1000 | 1992 | 1500 | 1010 | 930 | 900 | 1530 | 905 | 330 | 850 |
| PEX-250×1200 | 2192 | 1700 | 1220 | 930 | 1000 | 1900 | 965 | 365 | 850 |
| PEX-300×1300 | 2320 | 1840 | 1320 | 1110 | 1228 | 1750 | 1170 | 430 | 930 |
顎式破碎機（www.tonglele61.com）也稱鄂式破碎機，鄂式碎石機，簡稱顎破、鄂破。
